Idejas dāvanāmAugstsprieguma akumulatoru sistēmas mācību stends Toyota Prius II

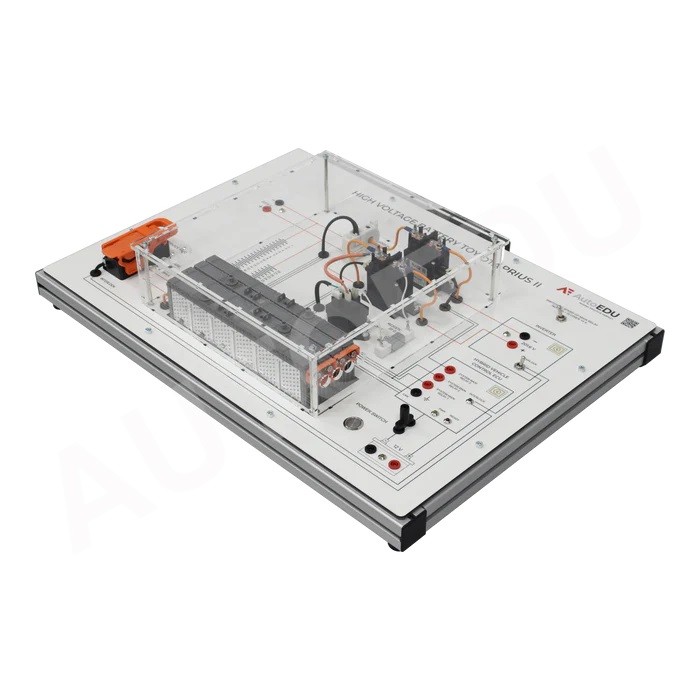

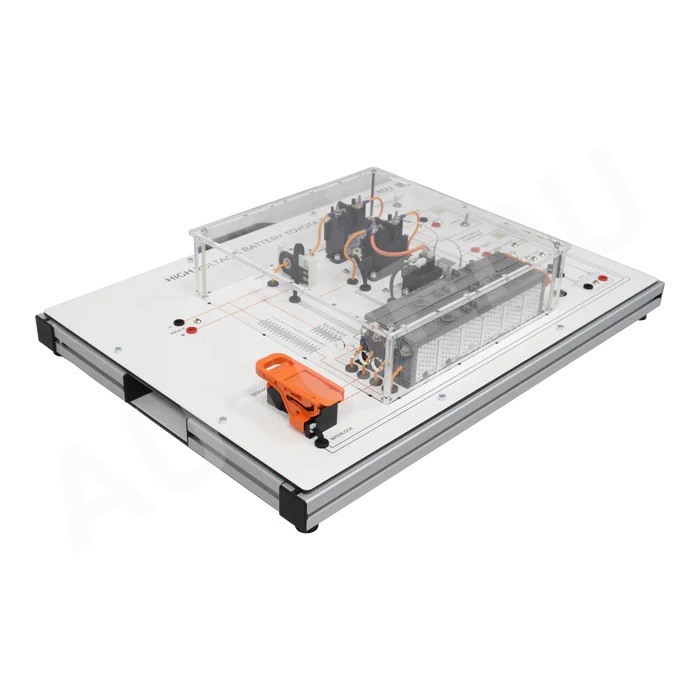

Augstsprieguma akumulatoru sistēmas mācību stends
Augstsprieguma akumulatoru apmācības sistēma ir kompakts, interaktīvs mācību stends, kas paredzēts augstsprieguma akumulatoru vadības un diagnostikas mācīšanai, izmantojot Toyota Prius II OEM modeļa komponentus. Tas ļauj studentiem pievienot un atvienot apkopes spraudņus, izmērīt akumulatora spriegumu un izprast jaudas pārnešanu no akumulatora uz invertoru. Šis stends ir aprīkots ar detalizētu elektroinstalācijas shēmu un, iespēju izmērīt katru akumulatora elementu atsevišķi, tas atkārto elektriskās automašīnas apstākļus reālajā laikā. Sistēma ietver LED indikatorus releja un invertora statusa uzraudzībai un, piedāvā palēninātu palaišanas režīmu, lai atvieglotu aktivizācijas secības pakāpenisku analīzi. Visas augstsprieguma sastāvdaļas ir droši ievietotas zem organiskā stikla, lai uzlabotu drošību praktiskās apmācības laikā.
Uz OEM balstīta Toyota Prius II augstsprieguma akumulatoru sistēma ar visām sastāvdaļām.
Servisa spraudņu vadība ar slēdžu savienošanas un atvienošanas procedūrām.
Reāls un drošs līdzstrāvas 201.6V spriegums pie akumulatora kontaktiem.
Droši kontakti ērtai akumulatora sprieguma mērīšanai kreisajā pusē un invertora sprieguma mērīšanai labajā pusē.
Augstsprieguma akumulatoru elementu mērījumi drošos mērīšanas punktos.
Jaudas pārnešanas analīze no akumulatora uz invertoru.

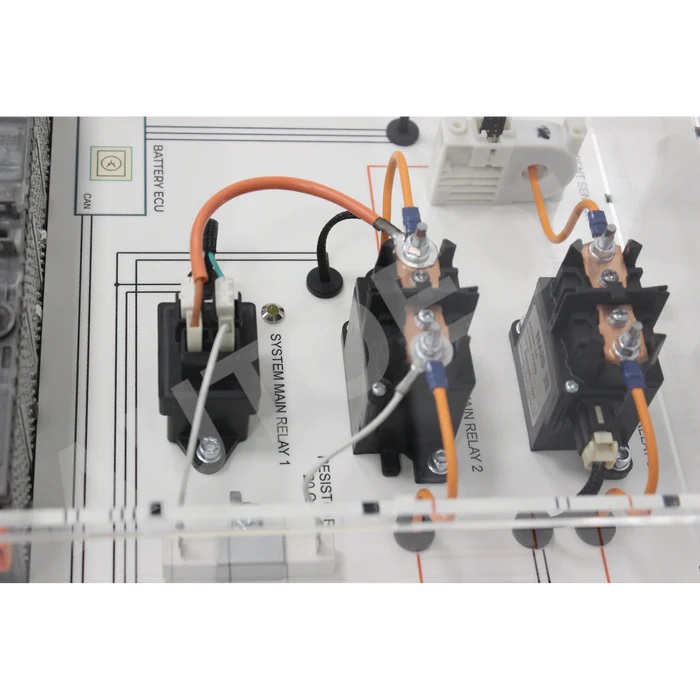

Augstsprieguma releju, tostarp, pakapeniskās palaišanas releju, secīga aktivizēšana.
Pareizas servisa atslēgas noņemšanas metodes demonstrēšana saskaņā ar ražotāja ieteikumiem.

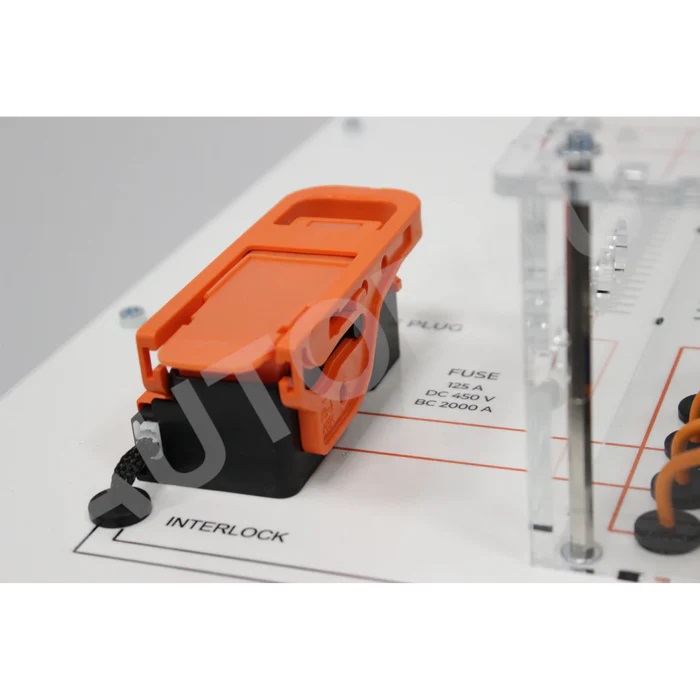

Servisa atslēgas drošinātāja un bloķēšanas funkciju pārbaude.
Invertora pārsega pacelšanas bloķēšanas slēdzis, lai uzlabotu drošību un funkcionalitāti.
Augstsprieguma akumulators (sadalīts divās daļās, noņemot servisa atslēgu) 1/2 un 2/2 sekciju sprieguma mērīšana.
Augstsprieguma releja vadības signālu un polaritātes mērīšana.
Visas sistēmas komponentes ir skaidri redzamas: servisa spraudnis ar bloķēšanu, augstsprieguma releji ar pakāpeniskās palaišanas releju, augstsprieguma elementi un citi nepieciešamie komponenti.

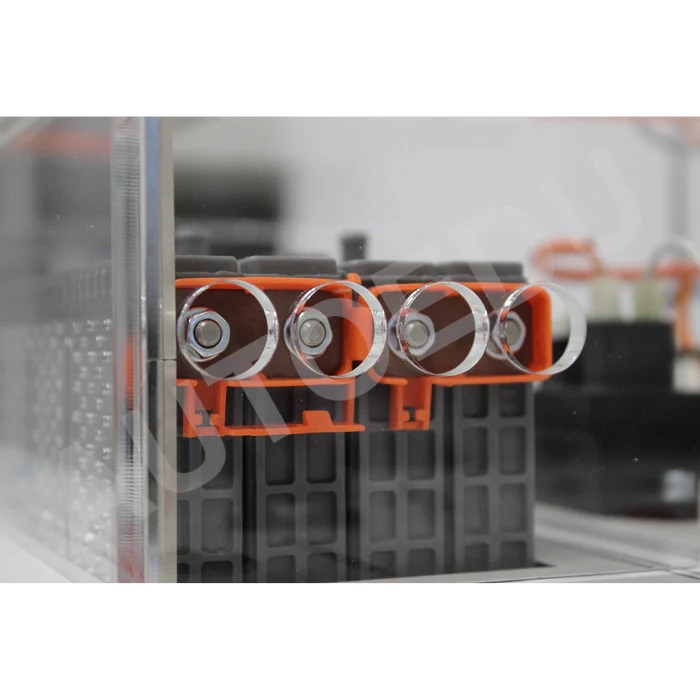

4 īstas augstsprieguma akumulatoru baterijas ar atsevišķiem mērījumu punktiem.
Detalizēta elektroinstalācijas shēma, kas precīzi atspoguļo oriģinālo elektriskā transportlīdzekļa konfigurāciju, tostarp marķējumus augstsprieguma akumulatoru rindām, izmantojot elektriskos simbolus.
Visi mērījumi atkārto reālo apstākļu scenārijus.
Sistēmas palaišanas secības palēnināšanas funkcija (10 reizes lēnāka nekā parasti) detalizētai apmācībai.

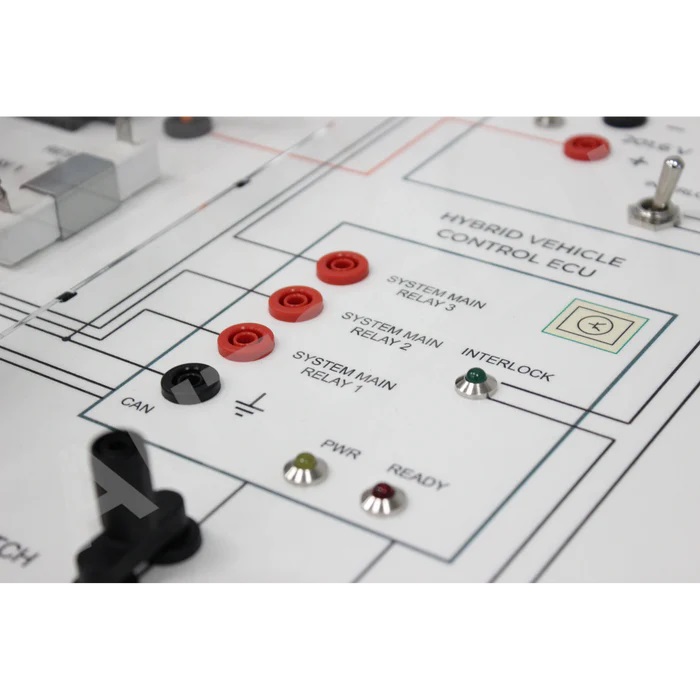

LED indikatori uz relejiem un invertora sistēmas stāvokļa vizualizācijai.
Stends droši noslēgts zem organiskā stikla, nodrošinot drošību, vienlaikus saglabājot redzamību.
Viegls, pārnēsājams dizains, kas padara to viegli transportējamu un integrējamu mācību klases apstākļos.

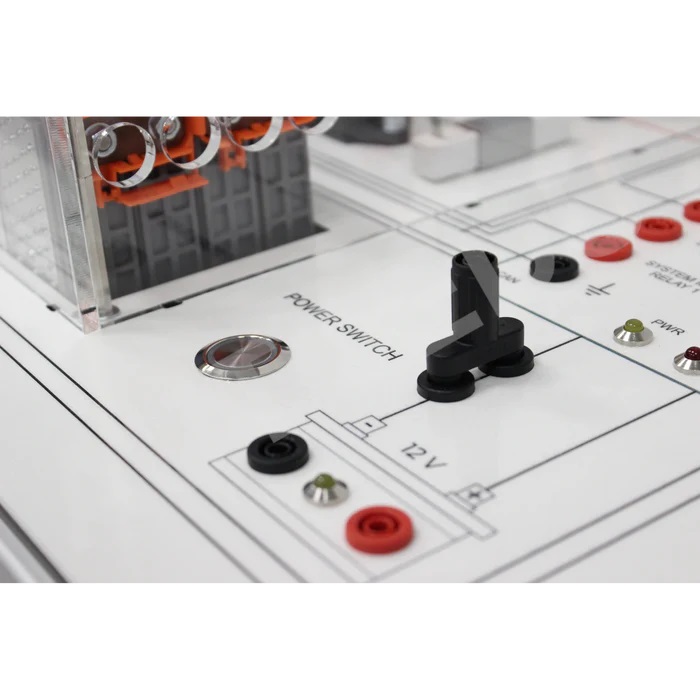

Mācību līdzeklis, ko darbina 220V (110 V ASV), 12V akumulators, vai 12V līdzstrāvas avots.
Ieguvumi studentiem
Praktiska pieredze, lai izprastu un pārvaldītu augstsprieguma akumulatora darbības, tostarp apkopes spraudņu un bloķēšanas savienojumu procedūras, sistēmas palaišanas secību un drošības protokolus.
Analizēt un mērīt augstsprieguma akumulatora spriegumu ar pievienotu apkopes spraudni, vai bez tā.
Izmērīt un izprast sprieguma sadalījumu akumulatora sekcijās (1/2 un 2/2), kā arī atsevišķās baterijās.
Pārbaudīt darbības, soli pa solim, lai pārnestu enerģiju no akumulatora uz invertoru, tostarp apkopes spraudņa savienojumu, aizdedzi un invertora slēdža aktivizēšanu.
Uzzināt augstsprieguma releju un pakapeniskas palaišanas releja ieslēgšanas secību, tostarp palēninātas analīzes ar 10 reizēm mazāku ātrumu.
Apgūt invertora pārsega pacelšanas bloķēšanas darbību.
Izmērīt augstsprieguma releja vadības signālus un polaritāti.
Izprast elektriskās masas atspējošanas procedūras, tostarp sistēmas izslēgšanu, strāvas avota atvienošanu un apkopes spraudņa izņemšanu.
Ieguvumi instruktoriem
Uz OEM balstīta augstsprieguma sistēma no Toyota Prius II reālistiskai un efektīvai apmācībai elektrisko transportlīdzekļu akumulatoru pārvaldībā.
Paredzēts klases un darbnīcu integrācijai, padarot sarežģītas koncepcijas pieejamas ar tās kompakto un mobilo struktūru.
Iesaistošs un interaktīvs mācību līdzeklis, kas veido izpratni par augstsprieguma akumulatoru sistēmas darbību un pārvaldību.
LED indikatori uz relejiem un invertora nodrošina skaidru vizuālo palīdzību, palīdzot studentiem izskaidrot sarežģītus procesus.
Visu darbību demonstrēšana, kas saistītas ar enerģijas pārsūtīšanu no akumulatoriem uz invertoru, piedāvājot praktiskas novērošanas un prakses vadības iespējas.
Nodrošina kontrolētus scenārijus ar palēninātām starta darbībām mācību nolūkos.
Organiska stikla aizsargpaneļi nodrošina drošu apiešanos demonstrāciju laikā, vienlaikus nodrošinot redzamību mācību nolūkos.
Viegls un pārnēsājams dizains nodrošina elastīgu stundu plānošanu un stenda transportēšanu.
Parametri
| Elektrobarošana | 230V, 12V AKB, DC 12V |
| Izmēri | 560x715x60mm |
